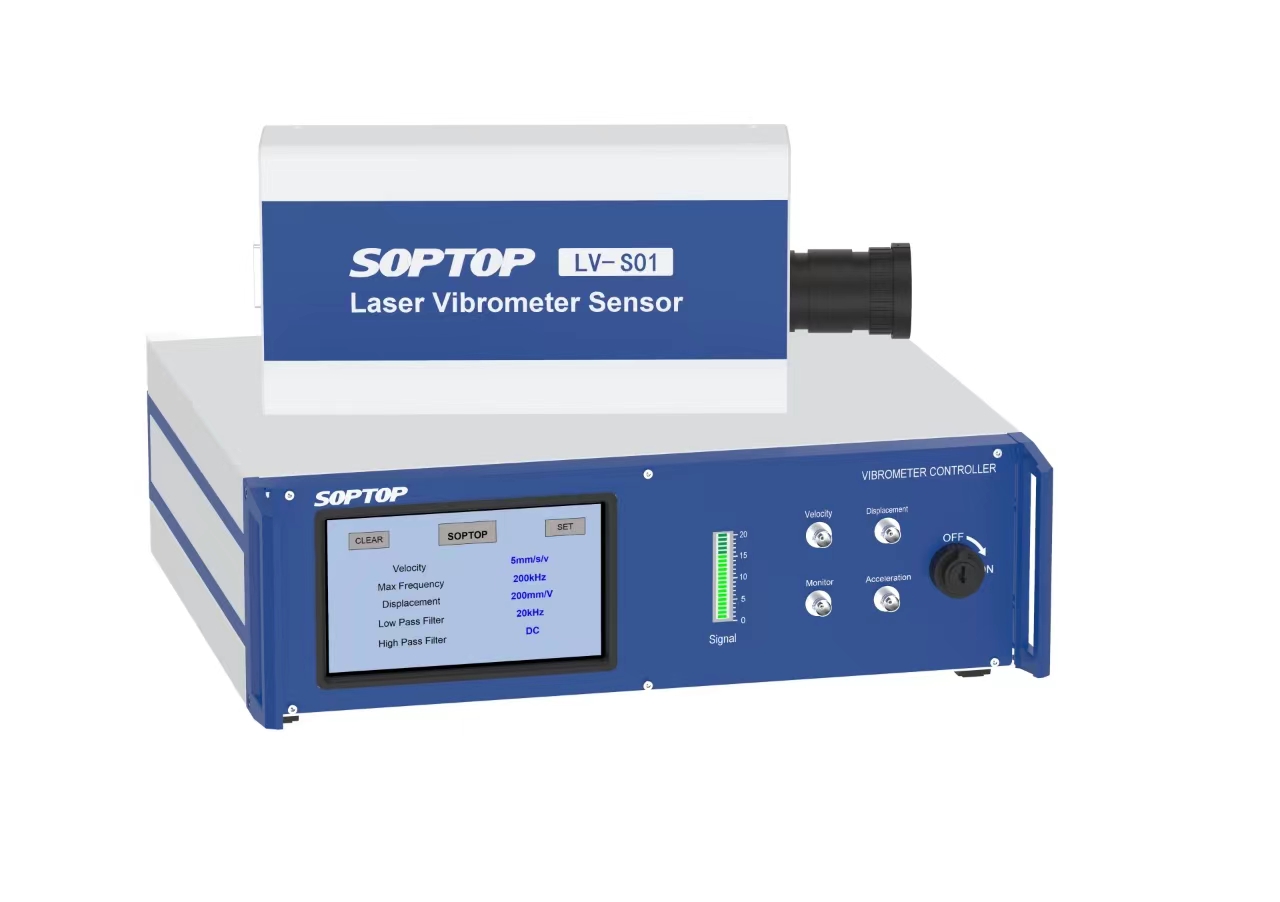

單點激光測振儀LV-S01
- 設備簡介
- 在線咨詢
-
LV-S01 單點激光測振儀(法向)利用激光多普勒原理測量物體沿激光方向的振動。它采用非接式測量方法，具有自動聚焦、遠程題焦和聚焦存儲等功能。目標測量距離在0.35m-20m之間，設備抗干擾性強，具有極高的分辨率和極大的動態測量范圍，是其他類型激光測振儀的基礎，已廣泛應用于各大高校、研究所和工廠，設備安裝簡單快捷，適用于各種測量環境：實驗室、在線測量、甚至戶外測量，極短時間內即可獲取振動數據。
特點：- 非接觸式測量：可解決接觸式測量在實際應用中受測量環境（高溫、強磁、腐蝕性材質等）影響而無法完成的測試；
- 可升級：可外置掃描模塊，升級成掃描式激光測振儀，實現自動掃描的功能；
- 可定制：可根據客戶要求選擇適當量程和頻率范圍，為客戶進行定制；
- 多功能：可配置光學單元，實現自動聚焦、遠程聚焦、聚焦存取功能；
- 雙模式：可實現模擬/數字信號輸出；
- 完整的解決方案：包含了光學調試、電路去噪、信號處理、數據采集及軟件分析功能；
- 個性化軟件：可根據客戶需求配備具有實時評價測量結果、實時顯示變化趨勢等智能化功能的軟件；
- 便攜性：可固定于三腳架，配有為儀器定制的拉桿箱，方便攜帶。
技術參數：
LV-S01 光學頭參數
尺寸（ L*W*H ）
377 × 158 × 67mm
重量
3.5kg
激光波長
He-Ne laser 632.8nm
激光功率
＜ 2mW
激光安全等級
Class II
聚焦方式
手動聚焦
最小工作距離
0.35m
頻率范圍
DC-3MHz,DC-25MHz
工作距離
0.35m-20m
LV-S01 控制箱參數
尺寸（L*W*H）
450 ×421×149mm
重量
8kg
最大測試速度
±10 m/s
最大測量位移
±2 m
速度分辨率
優于0.01μm/s/√Hz
位移分辨率
優于1pm
濾波設置
高通、低通濾波，跟蹤濾波
最大線性誤差
＜±1%
輸出電壓范圍
±10V
模擬輸出
BNC 接口輸出
數字輸出
RJ45 千兆以太網口
低通濾波器
2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz (VD-18/DD-27 解碼器)
100kHz,1MHz,2MHz,4MHz,10MHz,25MHz (DD-25M 解碼器)
跟蹤濾波器（選配）
Slow ，Medium， Fast，Off
信號電平顯示
反光信號強度顯示、DC電壓信號輸出（BNC接口，0...5V）
顯示
帶交互式菜單引導設置的彩色屏
工作溫度
+3 °C … +45 °C
存儲溫度
-10 °C … +65 °C
相對濕度
<90%
供電電源
100...240 VAC±10 %, 50/60 Hz
防護等級
IP54
